1. Lukiskan litar
menunjukkan binaan sebuah meter voltan a.t. dari sebuah meter asas
d’Arsonval (meter MKGB). Terangkan fungsi
dan operasi litar tersebut.
2. Kirakan nilai
perintang pekali yang diperlukan bagi menukarkan 0.0001A meter MKGB
dengan rintangan dalam 100 kepada meter
voltan a.t. supaya mempunyai pusingan skala penuh (FSD) 10V.
3. Lakarkan rajah
litar yang menunjukkan bagaimana sebuah meter asas gelung bergerak (PMMC)
boleh digunakan sebagai meter ampiar a.t.
Jelaskan operasi litar tersebut
4. Kirakan nilai
perintang pirau yang diperlukan bagi menukarkan 100µA meter PMMC
dengan
rintangan dalam 105 kepada meter ampiar
a.t. supaya mempunyai pusingan skala penuh (FSD) 100mA.
Kemudian tentukan arus yang diukur jika
pesongan meter 0.5 FSD
5. Lukiskan meter
ampere jenis perintang Ayrton yang mempunyai empat julat yang berbeza.
Tentukan
kedudukan julat J1, J2, J3 dan J4 dimana
J1 J2 J3 J4.

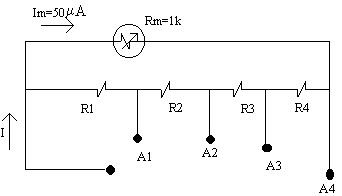

6. Sebuah meter ampere
berbilang julat jenis pirau Ayrton ditunjukkan di Rajah 1. Meter PMMC yang
digunakan mempunyai rintangan dalaman 1k
dan arus pusingan skala penuh 50µA FSD. Pirau Ayrton
terdiri dari empat perintang yang disambung
sesiri dengan nilai R1 = 1, R2 = 9, R3 = 90 dan R4 = 900.
Kirakan julat meter ampere A1 hingga A4
yang terbentuk
Rajah 1
7.Rekabentuk sebuah meter voltan a.t. berbilang
julat jenis sambungan siri iaitu 1V, 10V dan 100V
dengan menggunakan meter asas d’Arsonval
(kepekaan 20k/V dan Rm = 1k). . Kirakan nilai perintang-
perintang yang digunakan dalam litar.

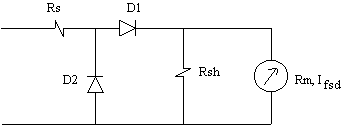

8. a) Sebuah meter voltan a.u gelombang
separuh mempunyai kepekaan 2.5k/V diberikan di Rajah 2.
Meter asas yang digunakan mempunyai Rm=
150 dan Ifsd= 100µA. Sementara setiap diod
mempunyai rintangan hadapan 100 dan rintangan
pincang belakang infinite.
Apakah
fungsi perintang Rsh, diod D1 dan D2
Kirakan
nilai Rs dan Rsh supaya meter berjulat 10Vrms
Rajah 2
b) Dapatkan bacaan
yang akan ditunjukkan oleh meter di atas jika digunakan untuk
mengukur voltan merentasi perintang RB
Rajah 3

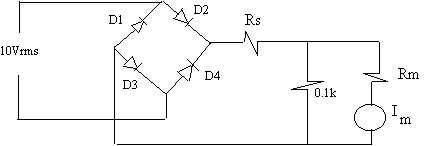

9. Meter pergerakan
d’Arsonval dengan skala pusingan penuh 1mA dan rintangan dalamnya
100 digunakan dalam meter voltan a.u. gelombang
penuh seperti ditunjukkan di Rajah 4. Semua
diod mempunyai rintangan hadapan 400 dan
rintangan pincang belakang infinit.
i-Dapatkan nilai perintang pekali Rs yang
diperlukan bagi pusingan skala penuh 10Vrms (Rs = 3650)
ii-Kirakan kepekaan meter a.u dan a.t yang
setara. (Sau = 450/V, Sat = 500/V)
iii-Bagaimanakah kepekaan meter voltan
a.u. berbanding kepekaan meter voltan a.t.
iv-Voltan merentasi perintang RB ( perintang
300) dalam litar Rajah 3 diukur dengan menggunakan
meter di atas. Apakah
bacaan yang mungkin akan diberikan. (RT = 4.5k, VB = 5.83Vrms / = 5.45Vat)
Rajah 4
Rajah 5
10. Rajah 6 di bawah
adalah litar binaan sebuah meter Ohm. Ia boleh digunakan untuk mengukur
rintangan dengan menyambungkan perintang
tersebut pada titik X dan Y.
Bagaimanakah menentukan nilai Rz dan kirakan
nilai nya. (57k)
Kirakan nilai Rx jika penunjuk terpesongan
sebanyak 25% dan 75% dari skala penuh. (180k, 20k)
Buktikan bahawa rintangan Rx adalah sama
dengan rintangan meter ohm jika pesongan penunjuk adalah
50%. (Rm = Rz = 60k)
Rajah 6
