Meter asas yang digunakan mempunyai Rm= 500 ohm dan Ifsd= 100µA. Sementara setiap diod mempunyai
rintangan hadapan 50 ohm dan rintangan pincang belakang infiniti. Kirakan nilai Rs dan Rsh supaya meter
berjulat 45Vrms .
1. Sebuah

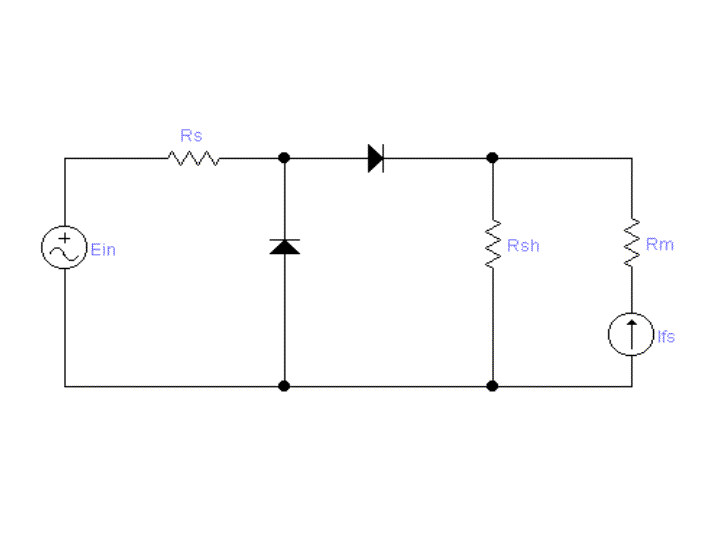

meter voltan a.u gelombang separuh mempunyai kepekaan 5k ohm/V diberikan
di Rajah bawah.
Meter
asas yang digunakan mempunyai Rm= 500 ohm dan Ifsd= 100µA. Sementara
setiap diod mempunyai
rintangan
hadapan 50 ohm dan rintangan pincang belakang infiniti. Kirakan nilai
Rs dan Rsh supaya meter
berjulat
45Vrms .
2) Meter
pergerakan d’Arsonval dengan skala pusingan penuh 1mA dan rintangan
dalamnya

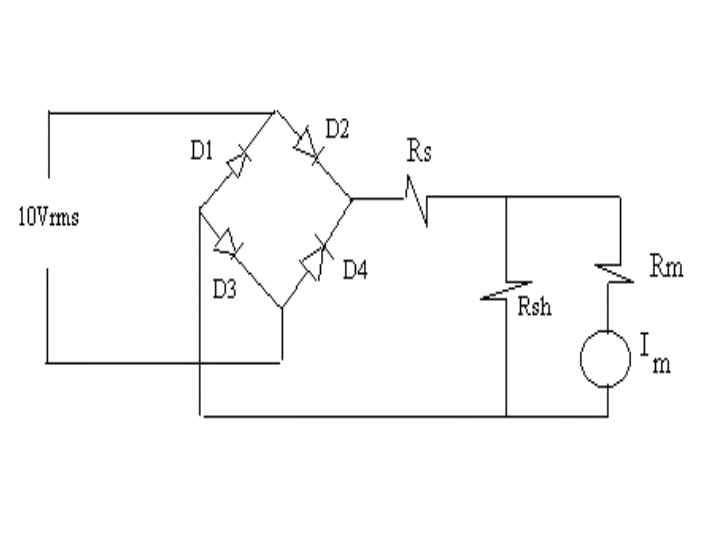

200 ohm digunakan dalam meter voltan a.u. gelombang penuh seperti ditunjukkan
di Rajah 4.
Semua
diod mempunyai rintangan hadapan 100 ohm dan rintangan pincang belakang
infiniti. Diberi juga
Rsh
= 200 ohm
a) Dapatkan nilai perintang Rs yang diperlukan bagi pusingan skala
penuh 10Vrms
b) Kirakan kepekaan meter a.u dan a.t yang setara.
